在選用煙氣脫硫擋板門時，應注意以下事項:
1、煙氣脫硫擋板門圖示尺寸W和L是指擋板框架的內邊尺寸，W是與擋板垂直方向的尺寸。訂貨時請?zhí)峁煹澜孛娉叽?。擋板門在管道布置中應保持擋板軸在水平位置。水平布置矩形煙道高度和寬度尺寸，請分別列出。
2、煙氣脫硫擋板門在選型及訂貨時，應提供相關數據及要求給制造廠，并從制造廠獲取選型資料。根據脫硫煙氣擋板門在管道中的用途及位置，選擇不同的結構形式和密封形式，并提供使用工況參數:
 a、結構形式:單層擋板、雙層擋板;
 b、密封形式:彈性接觸密封或密封風。選擇密封風時是否需要配供密封風機、空氣電加熱器;
 ｃ、驅動形式:電動、氣動、電液動;
 d、工作介質:煙氣;
 e、工作壓力(P):Pa;工作溫度:℃
 f、材質要求:按煙氣腐蝕情況，接觸煙氣部分材質通常分為普通碳鋼、耐酸碳鋼、耐腐蝕不銹鋼或?qū)Ｓ面嚮辖稹?br />  g、電器控制要求;
 h、其它特殊要求。
3、制造廠按脫硫系統設計確定的煙風管道公稱通徑規格制造供貨?，F(xiàn)有系列中共編制10個規格，系列外的規格可按需方要求設計訂貨。
4、擋板門制造廠應提供以下數據:
 a 擋板門在全閉狀態下的密封效率;
 b、擋板門的驅動力矩;
 c、采用密封風系統時，擋板門所需的密封空氣量及其要求。
 d、擋板門在全開狀態下的阻力系數。
5、系統設計中如需設置配對法蘭，訂貨時需明確說明由制造廠配對提供。

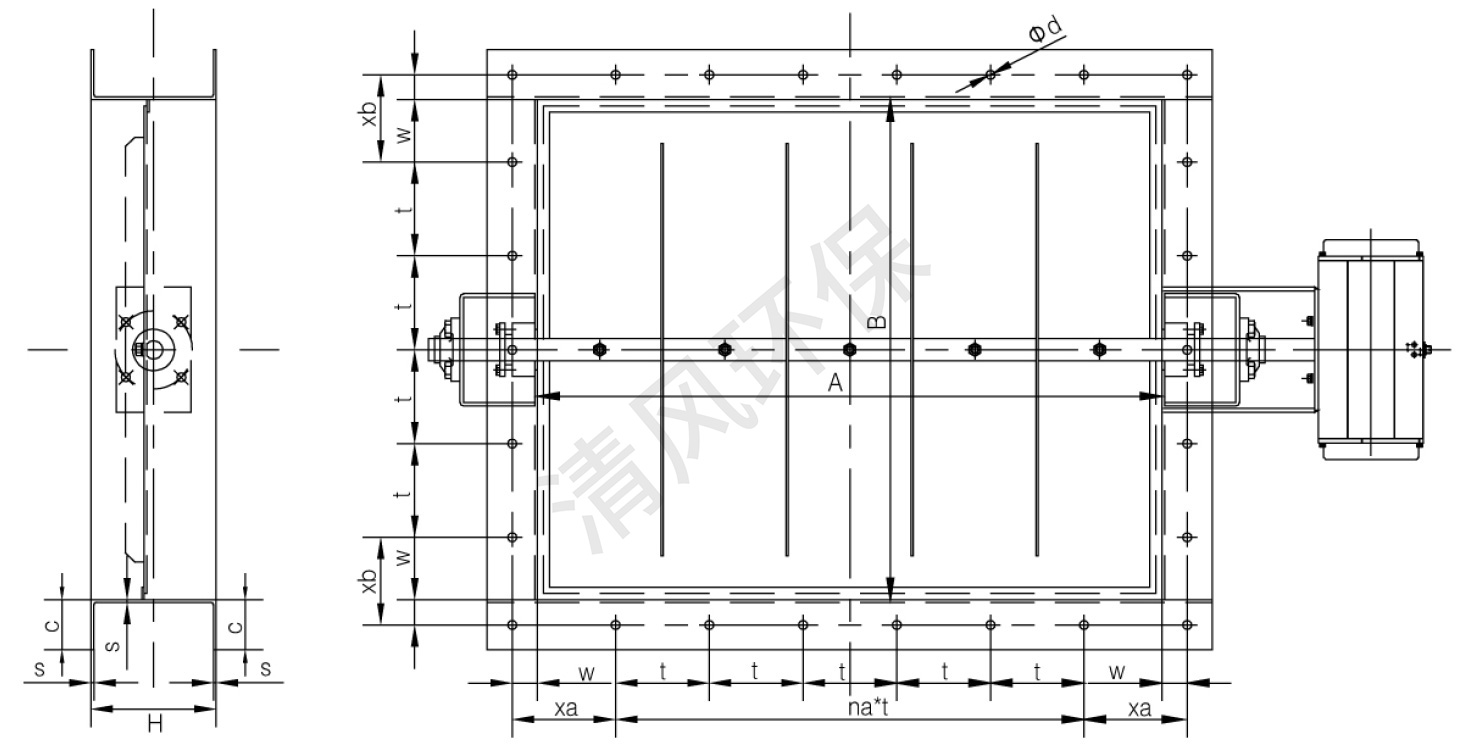

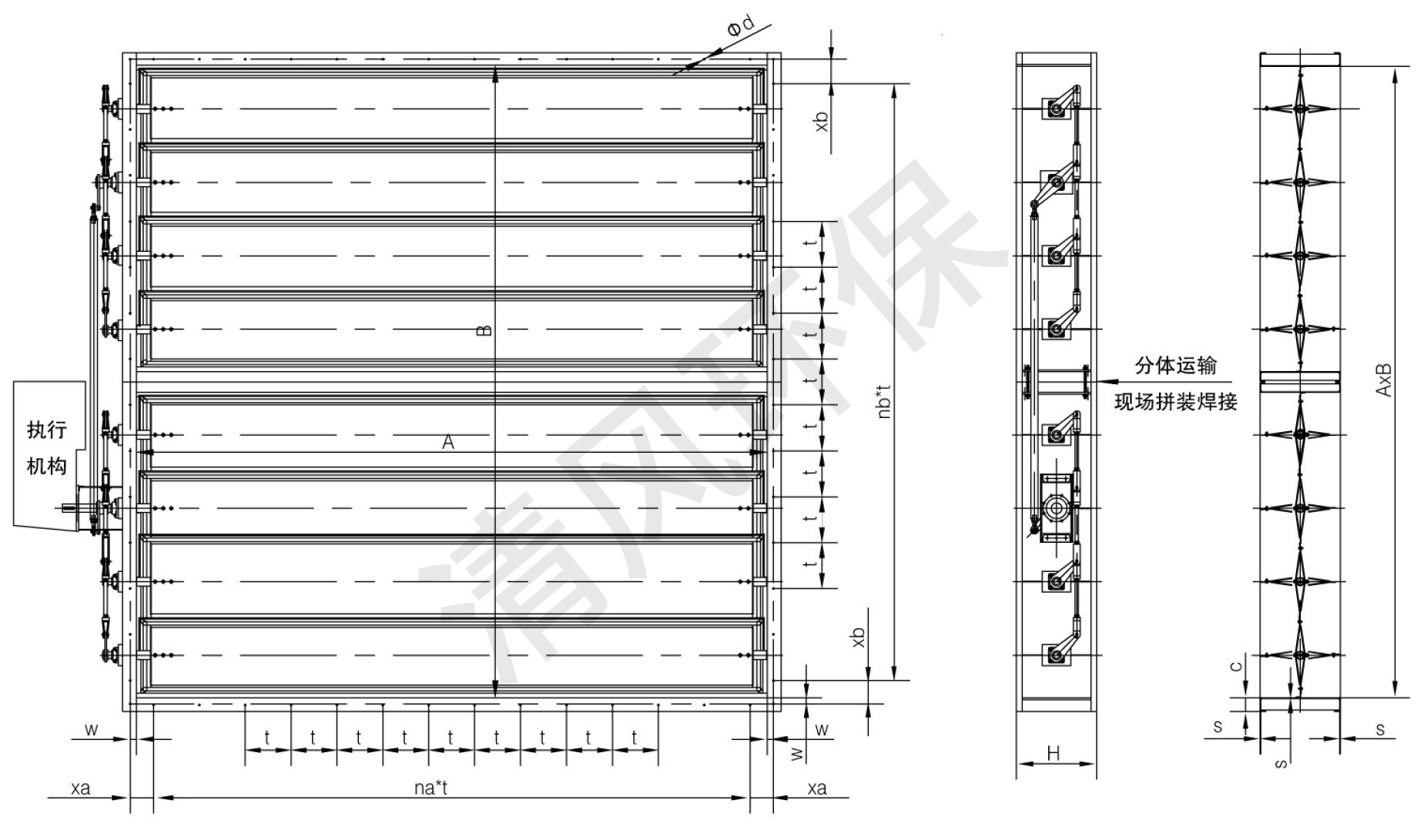

>>外形尺寸圖

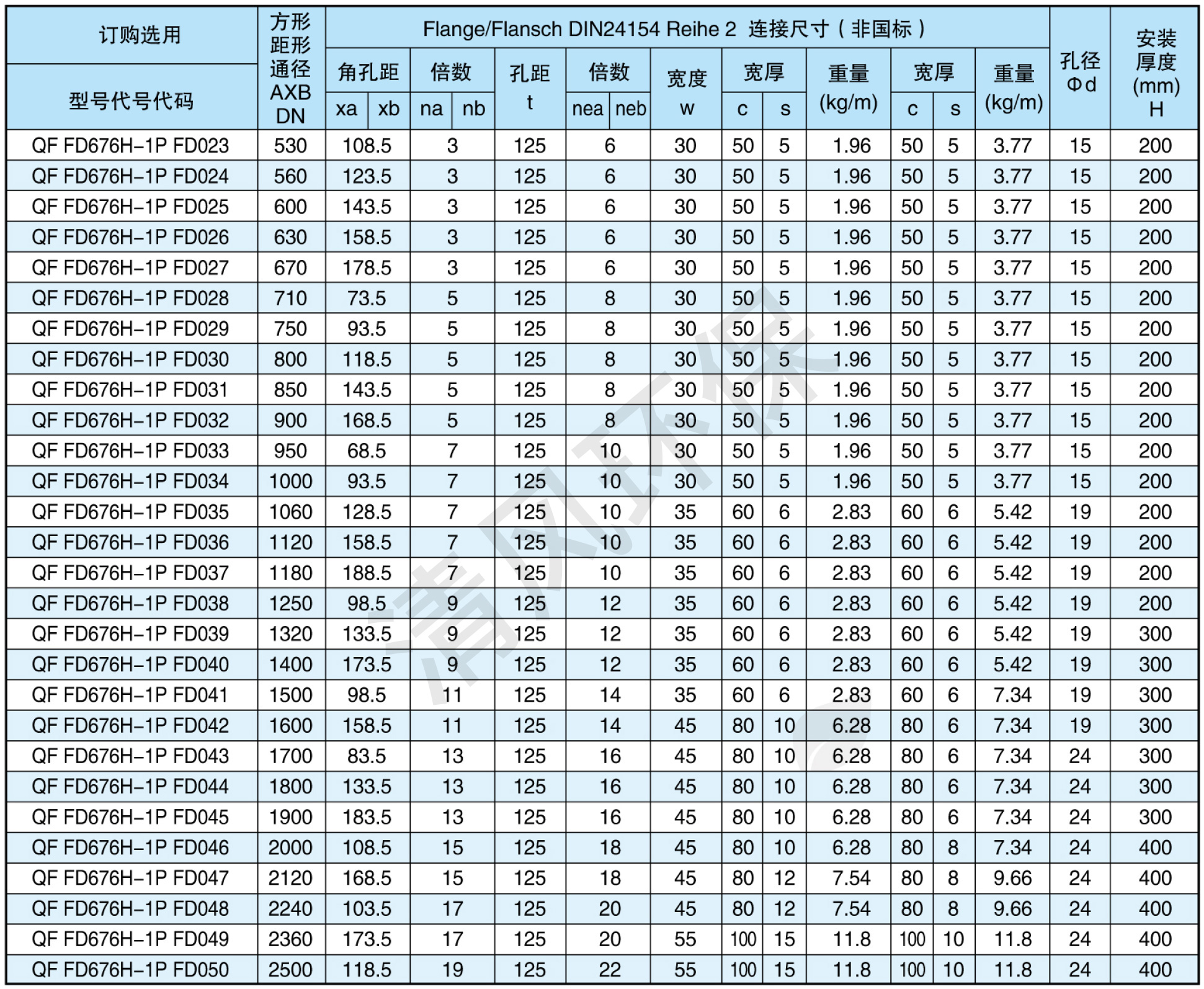

>>方形風閥連接尺寸表
